Насосно-смесительная группа SOLOMIX Х Uni-Fitt предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Трёхходовой термостатический смесительный клапан поддерживает на заданном значении температуру в низкотемпературном контуре. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.
Тепловая мощность при разности температур в подающем и обратном трубопроводе ΔT:
- комфортные условия (КУ) - 7°С;
- предельные условия (ПУ) - 10°С.
Верхний гидравлический блок (подача в низкотемпературный контур отопления), включающий ручной воздухоотводчик под ключ для удаления воздуха, накидную гайку для подключения циркуляционного насоса, контрольный термометр и эксцентрик с наружной резьбой или накидной гайкой со стороны подключения коллектора.
Нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из 3-ходового термостатического смесительного клапана, накидной гайки для подключения циркуляционного насоса, тройника с наружной резьбой или накидной гайкой со стороны подключения коллектора.
Циркуляционный насос (в зависимости от комплектации).
Насосно-смесительную группу SOLOMIX Х возможно устанавливать как слева, так и справа от коллекторной группы. Вариант группы с накидными гайками под плоскую прокладку предназначен для коллекторов с наружной резьбой. Для коллекторов с внутренней резьбой ниппели разъёмных соединений группы снабжены прокладкой O-Ring и контргайкой, что позволяет не использовать для них дополнительные уплотнительные материалы – ускоряя и упрощая монтаж.
Подающий коллектор низкотемпературного контура подключается к верхнему блоку группы, обратный коллектор – к нижнему блоку. Подключение к высокотемпературному контуру может быть осуществлено с помощью 1” накидной гайки под плоскую прокладку. Гидравлическая балансировка петель низкотемпературного контура системы отопления осуществляется балансировочными клапанами коллекторной группы. На насосно-смесительной группе SOLOMIX Х возможно ограничить только характеристики насоса.
Основные характеристики:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Модель
- 473E0802
- Категория
- группы быстрого монтажа
- Применение
- отопление, теплый пол, система нагрева воды
- Тип
- насосно-смесительная группа
- Управление
- смеситель
Технические характеристики:
- Насос Uni-Fitt SCP 25/60 130 (комфортные условия)
- 10.8 кВт
- Насос Uni-Fitt SCP 25/60 130 (предельные условия)
- 15.5 кВт
- Вес
- 3.889 кг
- Диапазон регулировки во вторичном контуре
- от 20 до 55 °C
- Максимальная рабочая температура первичного контура
- 95 °C
- Максимальное давление
- 10 бар
- Максимальный перепад давления первичного контура
- 1.5 ΔP макс., бар
- Шкала температуры термометра
- 0 - 80 °C
- Минимальный перепад давления первичного контура
- 0.05 ΔP мин., бар
- Присоединительный диаметр и монтажная длина циркуляционного насоса
- 1 1/2", 130 мм
- Диаметр подключения к низкотемпературному контуру
- 1"
- Диаметр подключения к высокотемпературному контуру
- 1"
- Коэффициент пропускной способности смесительного клапана
- Kv 3,4
Насос:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия и модель
- ECP 25/60 130
- Вид
- циркуляционный энергоэффективный
- Максимальная высота подъёма H
- 5,8 м
- Максимальный расход Q
- 3,8 м³/ч
- Температура перекачиваемой среды
- -10 до +110 °С
- Макс. рабочее давление
- 10 бар
- Мин. рабочее давление при <70°С
- 0.05 бар
- Мин. рабочее давление при <90°С
- 0.28 бар
- Мин. рабочее давление при <110°С
- 1.1 бар
- Максимальная мощность
- 36 Вт
- Максимальная потребляемая мощность
- 90 Вт
- Напряжение питания
- ~230 В
- Частота переменного тока
- 50 Гц
- Рабочий ток
- 0,17- 0,39 А
- Монтажная длинна
- 130 мм
- Номинальный диаметр
- 25 мм
- Тип присоединения
- резьба
- Вес
- 2,3 кг
- Класс защиты
- IP44
- Класс изоляции
- F
- Материал корпуса
- чугун

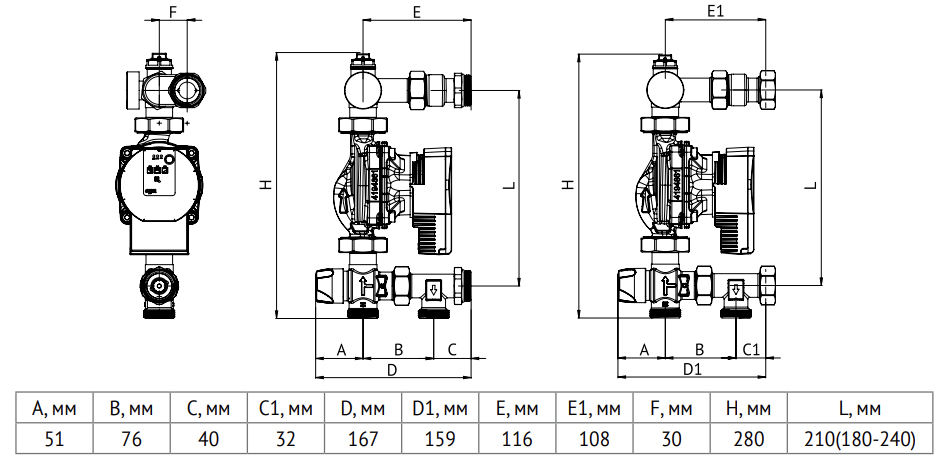

Габариты:

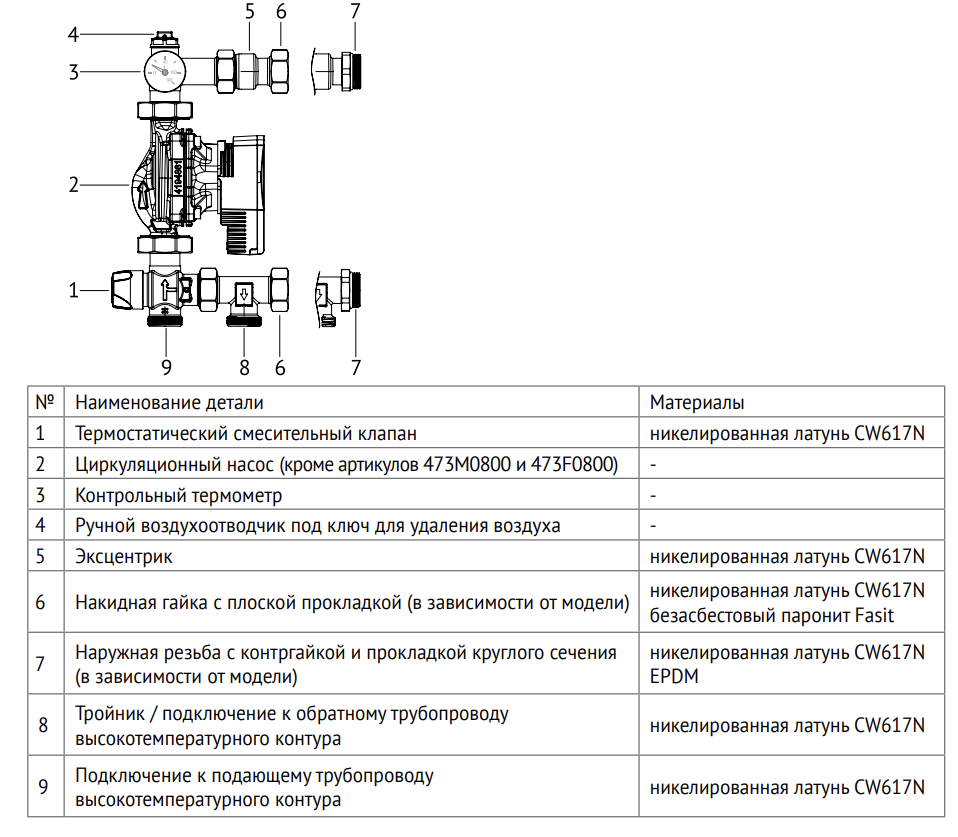

Конструкция:

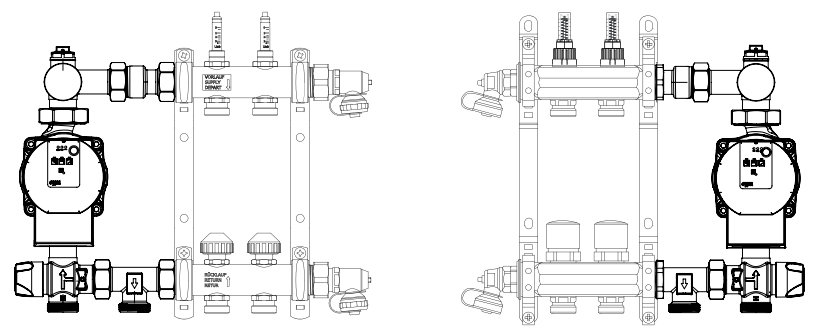

Варианты установки, монтажа и настройки групп:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
